瀏覽器自帶分享功能也很好用哦~電磁屏蔽柜參數及說明
隨著電子技術不斷發展，電磁干擾式噪聲、輻射，直接影響電子計算機、音響設備、電視技術、無線電通訊、航天、航空技術的測量儀器的正常安全工作，使測試出現偏差，工作失靈及儀器遭受破壞。更為嚴重的可能泄漏機要信息；
適用范圍
電磁屏蔽柜適用于防止外界對光電數據交換機的干擾的信息數據傳輸交換系統；
參數：標準19英寸機柜尺寸（常用/非標可定做）
規格 | 說明 | 外形尺寸 | 凈空間尺寸 |
10U | 網絡機柜 | 700*700*800 | 468*550*500 |
14U | 網絡機柜 | 700*700*1000 | 468*550*700 |
服務器機柜 | 700*1000*1000 | 468*800*700 | |
20U | 網絡機柜 | 700*700*1200 | 468*550*900 |
服務器機柜 | 700*1000*1200 | 468*800*900 | |
24U | 網絡機柜 | 700*700*1400 | 468*550*1100 |
服務器機柜 | 700*1000*1400 | 468*800*1100 | |
30U | 網絡機柜 | 700*700*1600 | 468*550*1300 |
服務器機柜 | 700*1000*1600 | 468*800*1300 | |
33U | 網絡機柜 | 700*700*1800 | 468*550*1500 |
服務器機柜 | 700*1000*1800 | 468*800*1500 | |
37U | 網絡機柜 | 700*700*2000 | 468*550*1700 |
服務器機柜 | 700*1000*2000 | 468*800*1700 | |
42U | 網絡機柜 | 700*700*2200 | 468*550*1900 |
服務器機柜 | 700*1000*2200 | 468*800*1900 |
屏蔽機柜內部配置清單：
規格型號：見表格
序號 | 名稱 | 技術要求 | 數量 |
1 | 屏蔽柜體 |
C級屏蔽機柜：14KHz ≥ 70dB 150KHz ≥ 100dB 450MHz ≥ 100dB 930MHz ≥ 100dB 測試方法按BMB3-2006標準； “屏蔽性能指標以屏蔽機柜在未穿線前為依據” “要求：進入屏蔽機柜的屏蔽網線為雙層屏蔽線 機柜內為屏蔽配線架” | 1套 |
2.外觀：美觀大方，色樣按甲方要求。（表面油漆顏色：黑色） 3．殼體：1.5mm厚的冷軋鋼板焊接成的全密閉的箱體，經鍍鋅與油漆等防腐蝕處理； 4．前門屏蔽門：材料經過精心制作與處理的屏蔽簧片、冷軋鋼板焊接成的門扇組成的屏蔽門； （老款機柜帶按鎖，新款機柜不配置） （根據客戶需求可增加屏蔽后門，方便接線，價格另外核算） 5．設備支架：上下前后可調位置，配套螺栓20對； 6. 放置服務器層板：普通標準2米機柜配置三塊層板； | |||
7．通風波導窗：蜂窩型，上下各一套300*300mm， 頂部安裝軸流風機； 說明：因屏蔽機柜為密封結構，考慮到機柜內設備工作時會產生一定的熱量，需要求散熱問題，我們建議機柜內實際使用內空間不超過60%，留有一定的設備放置余量； 或者增加通風口及軸流風機 （根據客戶需求可增加通風口，服務器機柜居多，一般機柜內電源實際用量超過2000W需要增加通風口，價格另外核算） | |||
8．對地電阻：不接地時對地電阻應大于1000Ω； 9．重量：小于250KG。 10．萬向輪：結實耐用，多方向、多角度滑動自如。 | |||
2 | 軸流風機 | 無故障運行時間大于18000小時，單只排風量1.4m3/min。 | 4只 |
3 | 電源濾波器 | 具有寬抑制頻帶和高的插入損耗；交流電220V×16A。 可根據用電量的要求增加配置，價格另外核算 | 1套 |
4 | 電器插座 | 帶漏電保護，16A，6位3孔 | 1組 |
5 | 網線波導管 | Ф8.1*100銅質波導管（屏蔽六類網線） 另外增加的按照數量核算 | 15個 |
6 | 光纖波導管 | Ф14*140鍍銅光纖輸導管 另外增加的按照數量核算 | 5個 |
7 | 接地銅帶 | 銅質 | 1個 |
8 | 萬向輪 | 單只承重不小于200KG. | 4個 |
9 | 包裝 | 包裝方式：泡沫+木工夾板+繩索捆扎（底部滑輪可移動） | 1套 |
●電磁屏蔽原理
電磁屏蔽是用屏蔽體阻止高頻電磁場在空間傳播的一種措施。電磁波在通過金屬或?qū)﹄姶挪ㄓ兴p作用的阻擋層時，會受到一定程度的衰減，即這些金屬或阻擋層有屏蔽作用，屏蔽效能的大小與電磁波的性質及金屬或阻擋層的自身特性有關。
金屬板電磁屏蔽的物理過程
當電磁波入射到兩側為空氣的金屬板時，一部分能量被反射，即反射損耗；透射波在金屬板內傳播過程中被衰減的部分稱之吸收損耗；在第二界面上被反射到界面時將再次產生反射，如此循環往復，直至能量全部被衰耗和透射，這種現象就是屏蔽理論中應考慮的多次反射修正因子。
縫隙的屏蔽
屏蔽體上的接縫一般指采用焊接方法將兩金屬板連接在一起，這種接縫幾乎與金屬板本身的射頻阻抗相等；
截止波導屏蔽
當電磁波頻率低于波導的截止頻率時，在傳輸中將產生很大的衰減。常用的截止波導有園形、矩形和六角形。
園波導的截止頻率：
fc=17.6*109/D （ HZ ） D—圓波導的內直徑
為使波導有足夠的衰減，應滿足：
fc》f f—電磁波頻率
l≥3D l—截止波導長度
從通風散熱來考慮，為了獲得足夠的通風面積，以滿足所需要的通風量，可將很多根截止波導緊挨著排列在一起，構成一組截止波導式通風孔陣。
濾波器
傳導干擾是通過金屬導體例如導線或任何金屬結構傳播的干擾，進入屏蔽室（柜）內的全部金屬導線必須濾波，電子濾波器是集中的或分布的電路元件（如電阻、電感、電容、或它們的等效物或各種元件的組合）的網絡，這些網絡對某些頻率或直流較小反抗，而阻塞或短路其它頻率通道。
濾波器可粗略分為：電濾波器、通訊濾波器和控制線濾波器。
● 屏蔽機柜進線方式說明：
.（1）、國家保密局C級屏蔽機柜進線要求 ---- 理論上要求采用光纖線進出屏蔽機柜 ---- 可現場實際情況很難保證 ---- 通過屏蔽網線經過屏蔽銅接頭進入屏蔽機柜，則屏蔽機柜的屏蔽性能在穿線后屏蔽效能受到很大影響 ---- 我公司只對空柜的屏蔽性能指標負責；
● 安 裝 調 試：（注意）
◇使用環境：環境溫度 -25℃——+70℃
相對濕度 ≯85%
防止與腐蝕性物質和氣體相接觸；
◇屏蔽機柜外環境溫度要求在 +18℃ -- +22℃之間；
設備移止確定位置，保持平穩，將四只定位螺栓調下，防止機柜移位；
屏蔽柜應可靠接地，接地電阻應≤1Ω，接地樁引出端子與屏蔽柜接地螺栓搭接地電阻應≤0.1Ω。
通電前必須接地；接地時電源插座前不能有漏電保護器，因濾波器是電容電感組成，電容有充放作用，否則在插座前加隔離變壓器或電源插座（可用空氣開關）；
不接地時屏蔽柜對地電阻應大于1000Ω。
屏蔽機柜內空間使用程度不能超過70%（保證機柜內一定范圍的剩余空間 ---- 利于機柜內散熱效果）
進入屏蔽機柜內的光纖直接由光纖波導管穿入（一根光纖波導管可以穿2-3根光纖）；
屏蔽機柜內屏蔽網線進入需按照穿線說明要求操作 – 配置銅網；（見說明）
● 屏蔽網線安裝步驟
1、旋開屏蔽銅接頭的二端錐形卡頭；
2、將網線插入屏蔽機柜中的屏蔽銅接頭（插入之前把一端錐形卡頭穿人網線進線一頭），把將要留在屏蔽銅接頭中的網線部分剝?nèi)ネ鈱咏^緣層，長度大約為五公分，（注意不要傷到鋁薄屏蔽層）；
3、取二公分寬的銅網以順時針方向纏繞覆蓋鋁薄層，同時銅網二端以能覆蓋住外層塑料絕緣層一公分為宜；
4、將覆蓋有銅網的屏蔽層部分推至屏蔽銅接頭中，用錐形卡頭卡住屏蔽銅接頭二端所露銅網，用錐形螺母旋緊錐形卡頭；
5、每根屏蔽銅接頭內只能放一根雙絞線。

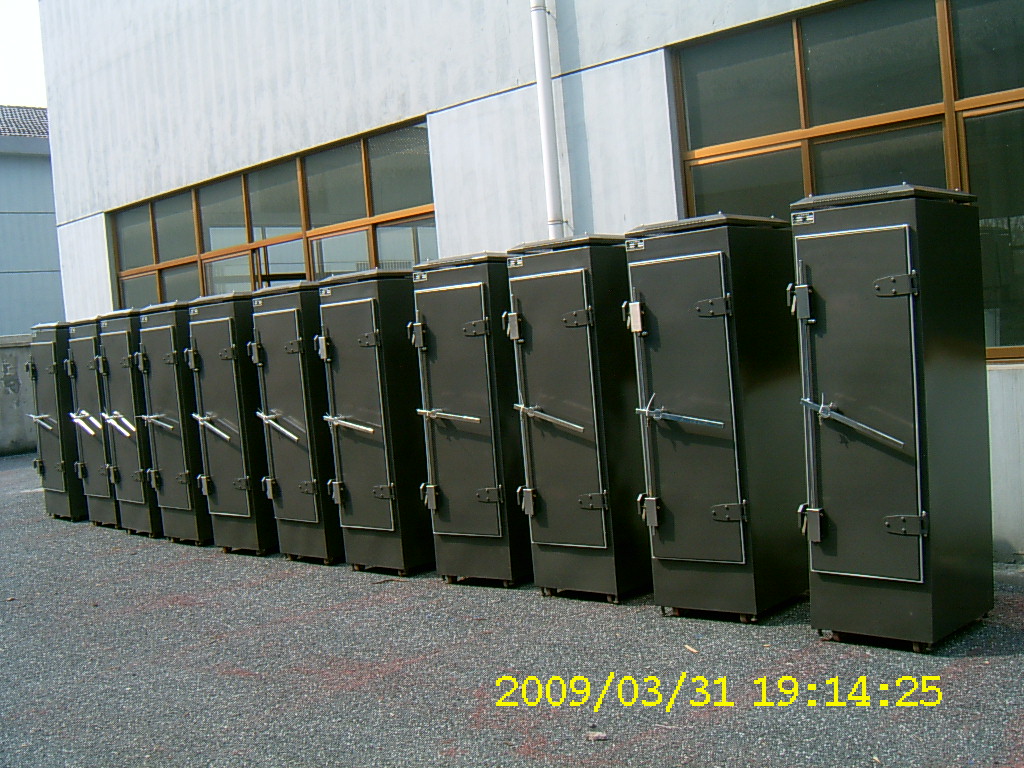

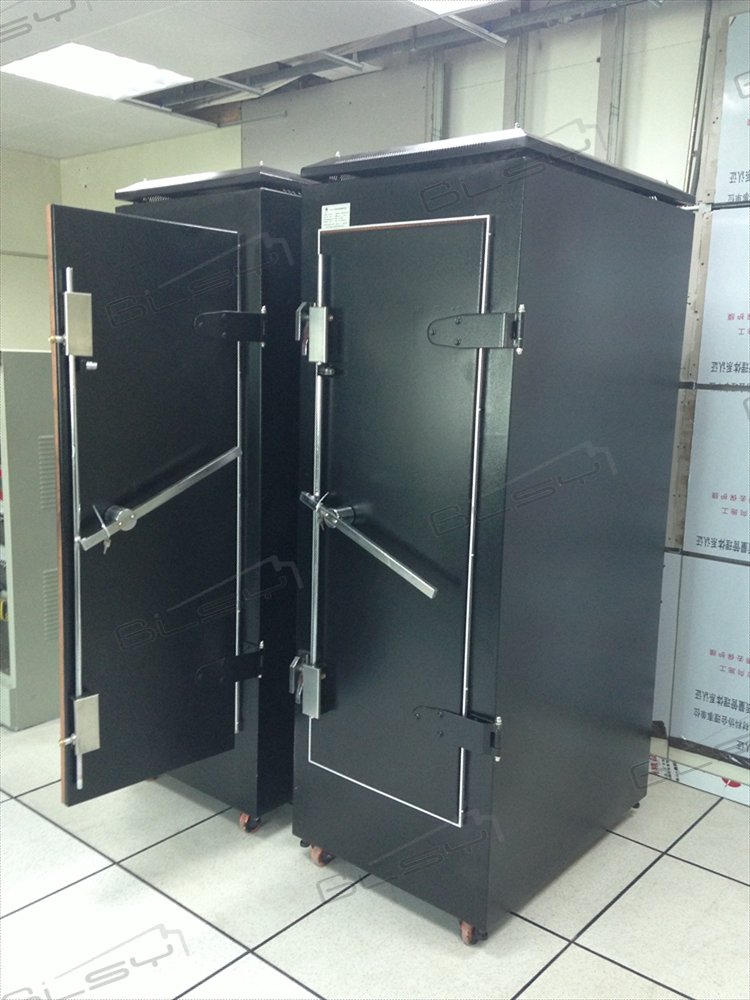

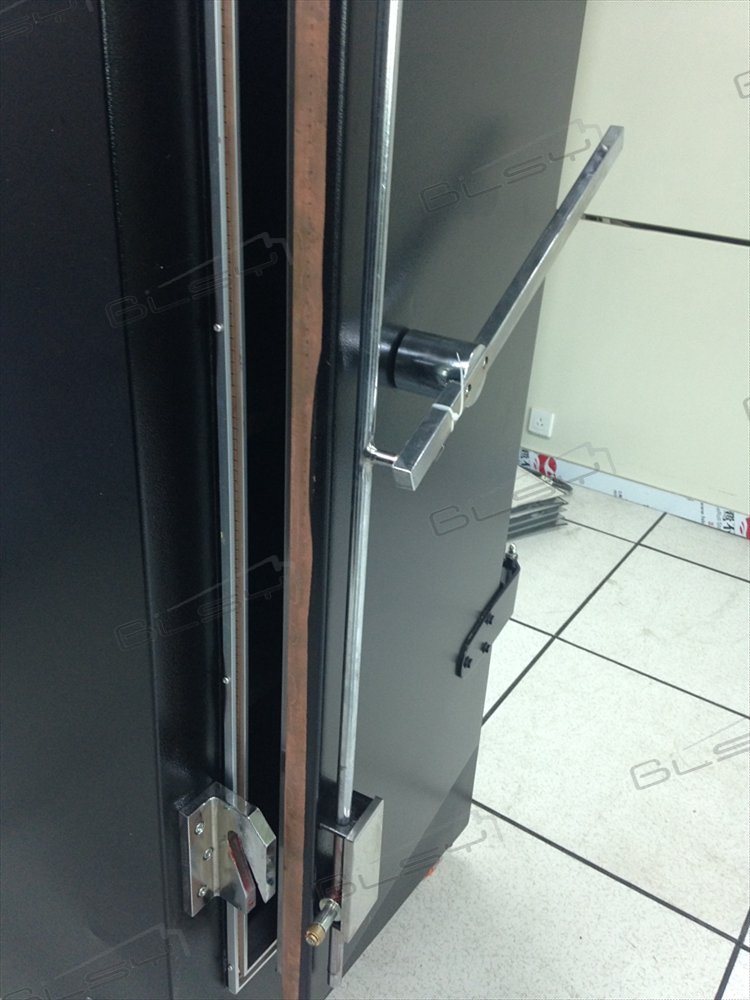

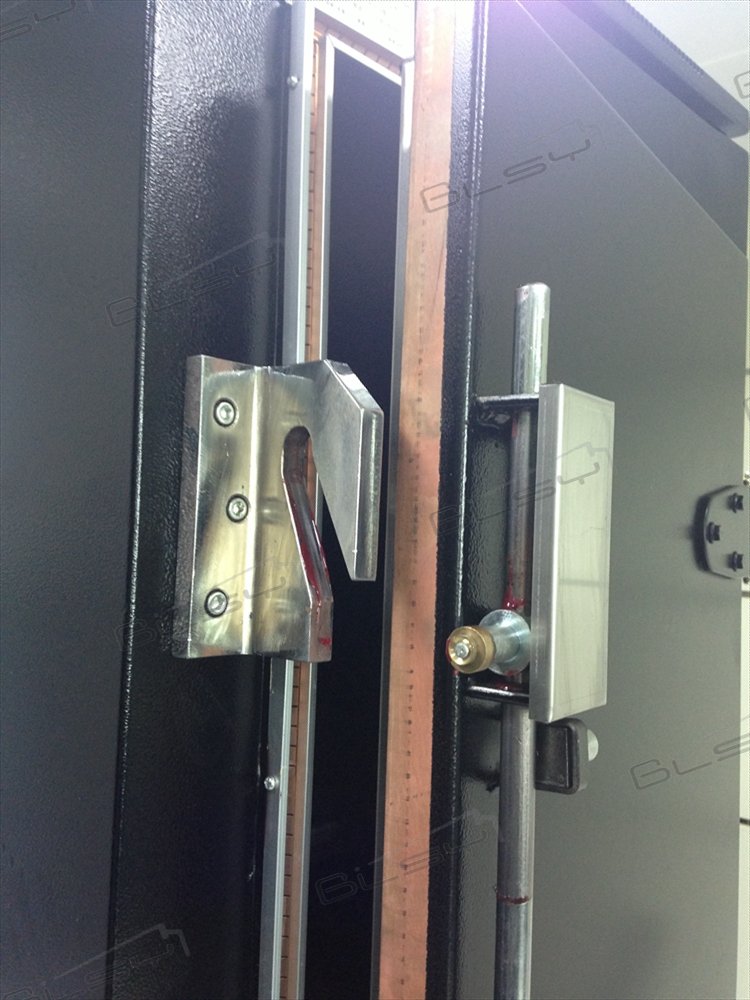

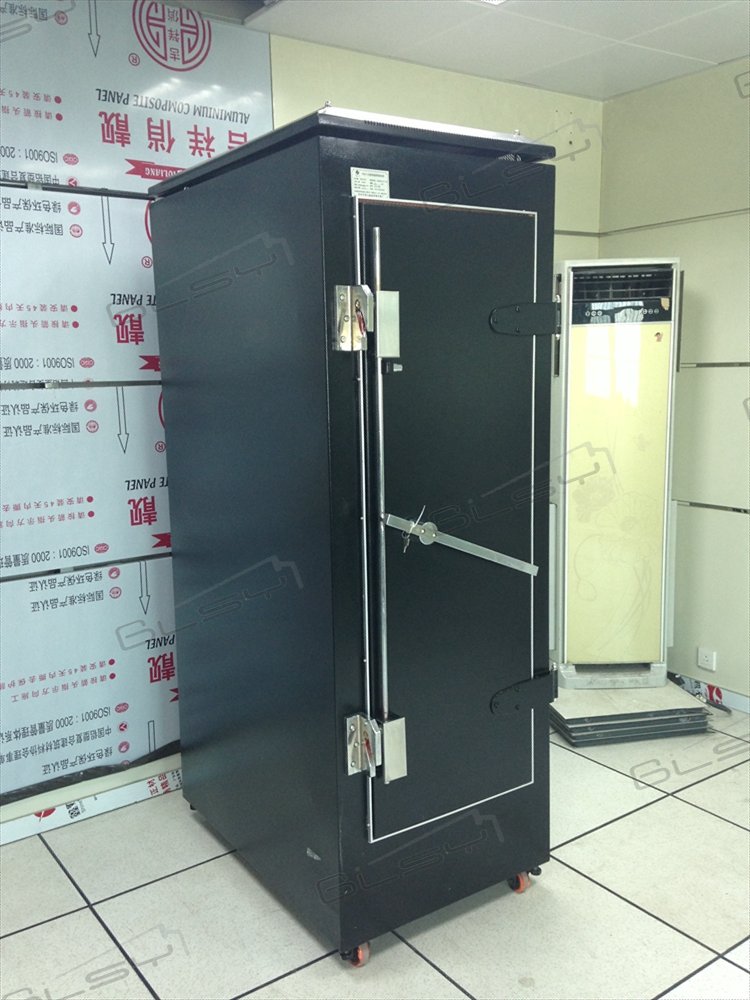

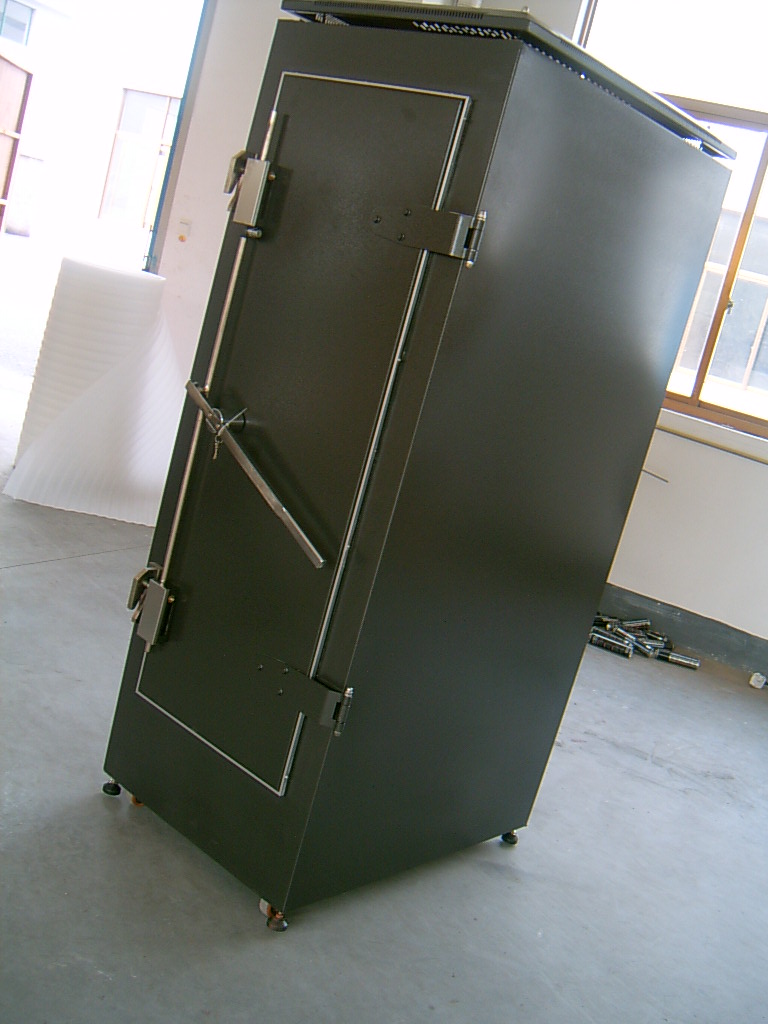

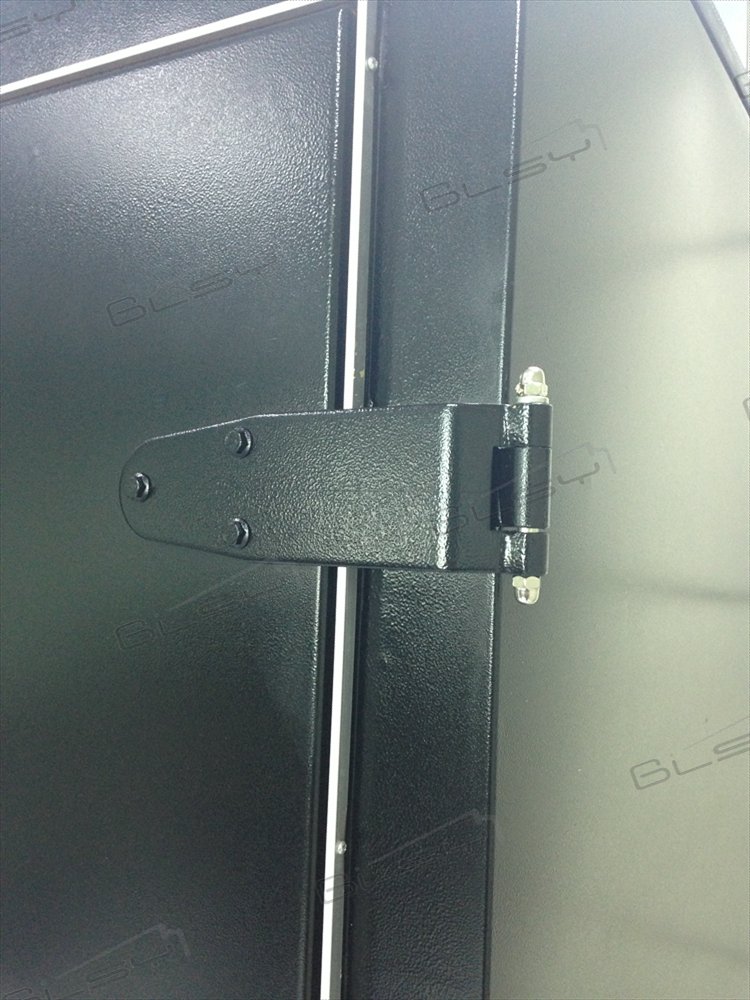

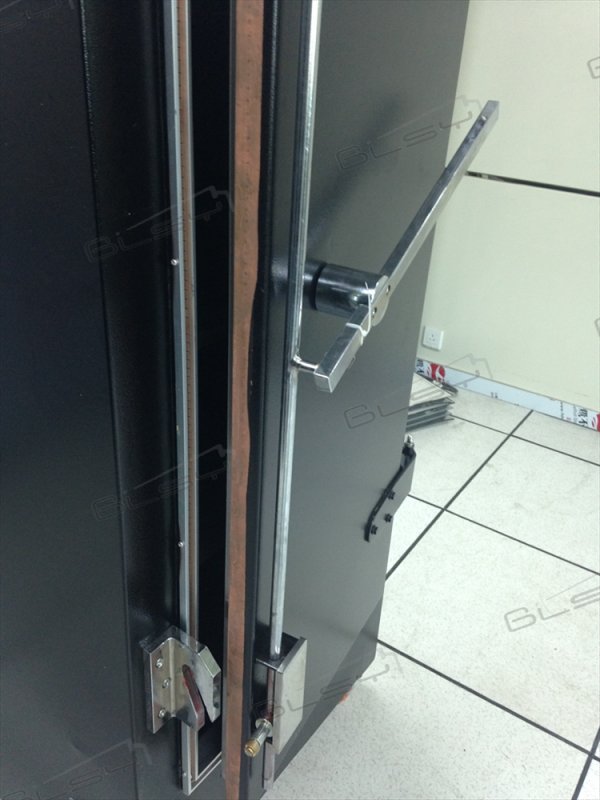

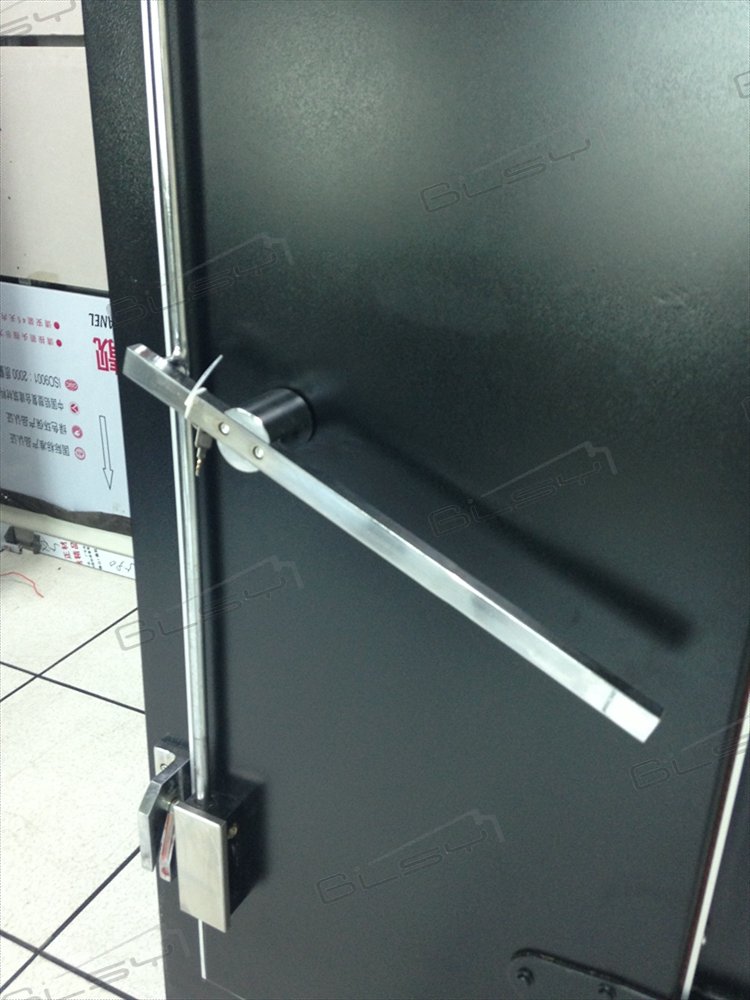

屏蔽機柜帶按鎖圖片：

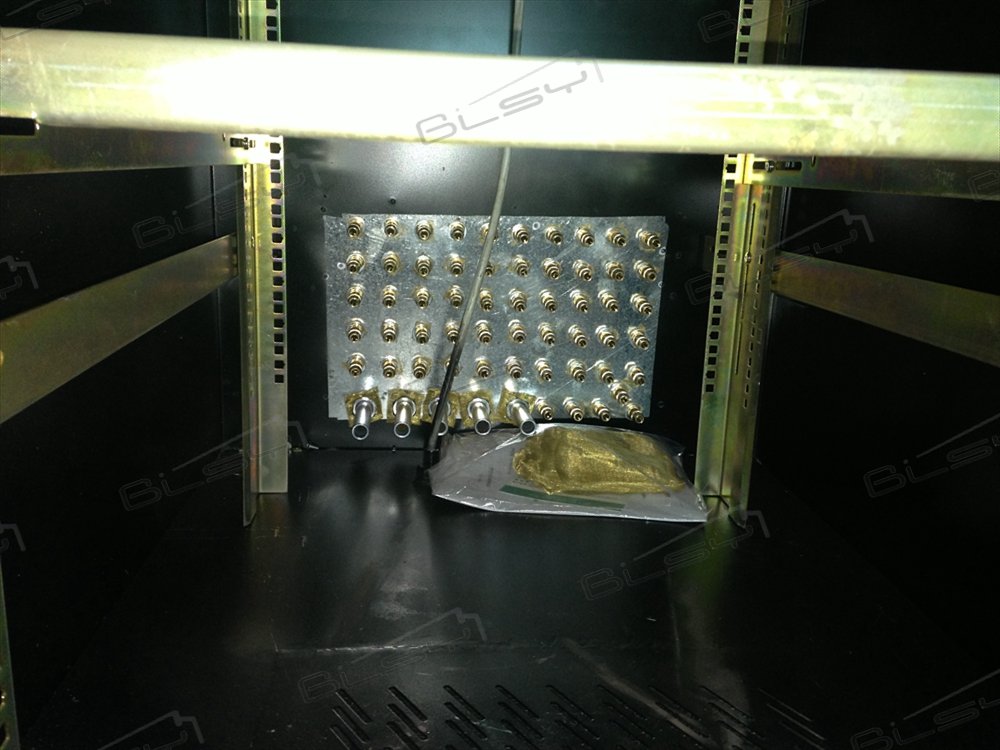

屏蔽機柜接口圖片（網線及光纖波導管）

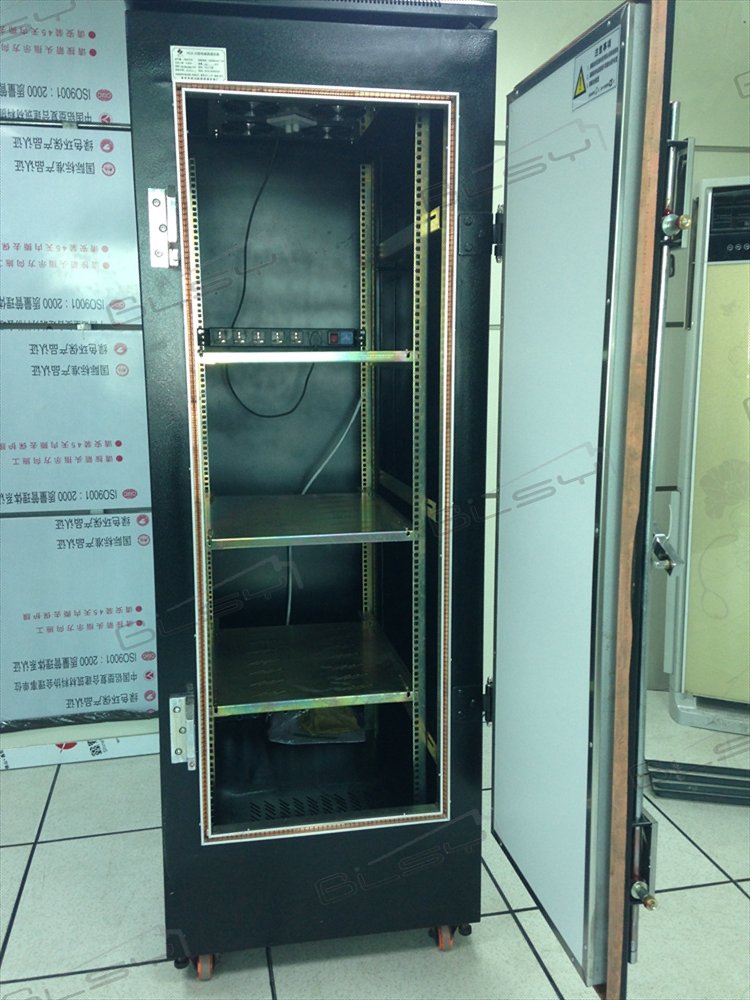

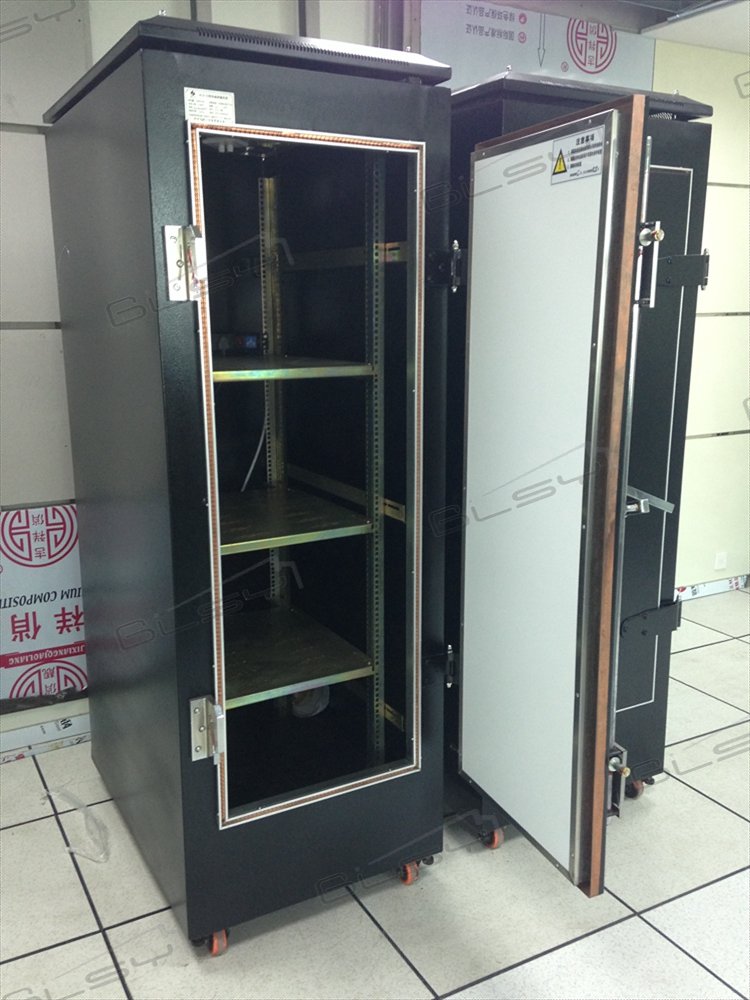

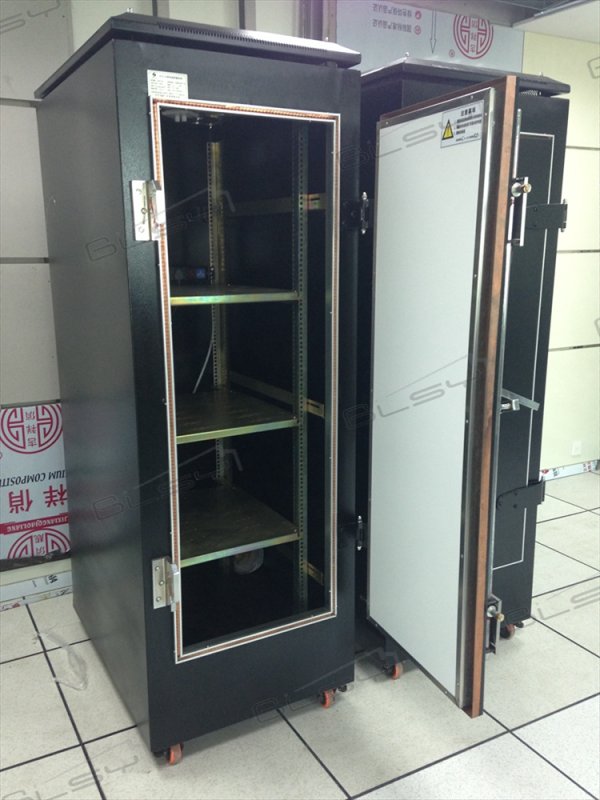

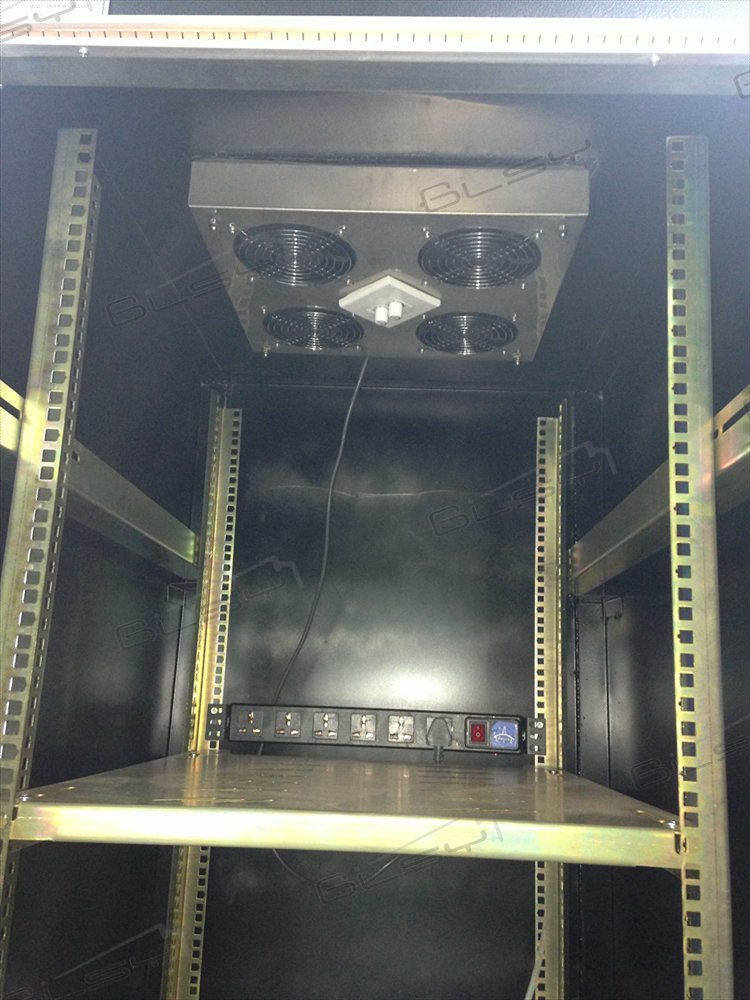

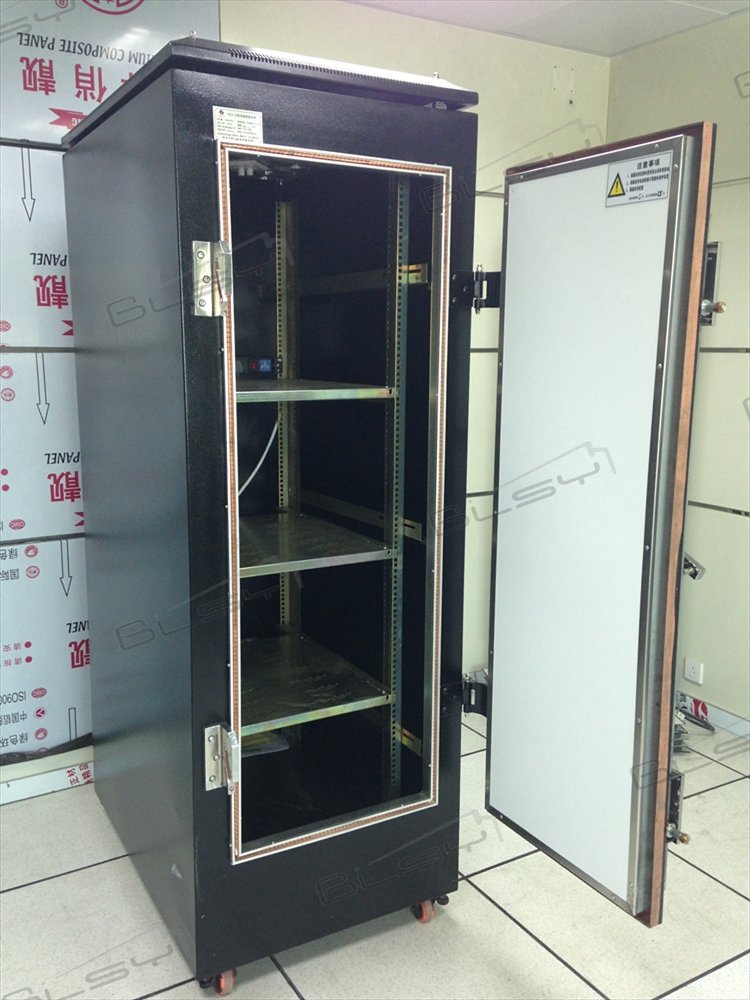

屏蔽機柜內部支架圖片
